波峰焊锡机S1825M

2.产品特点

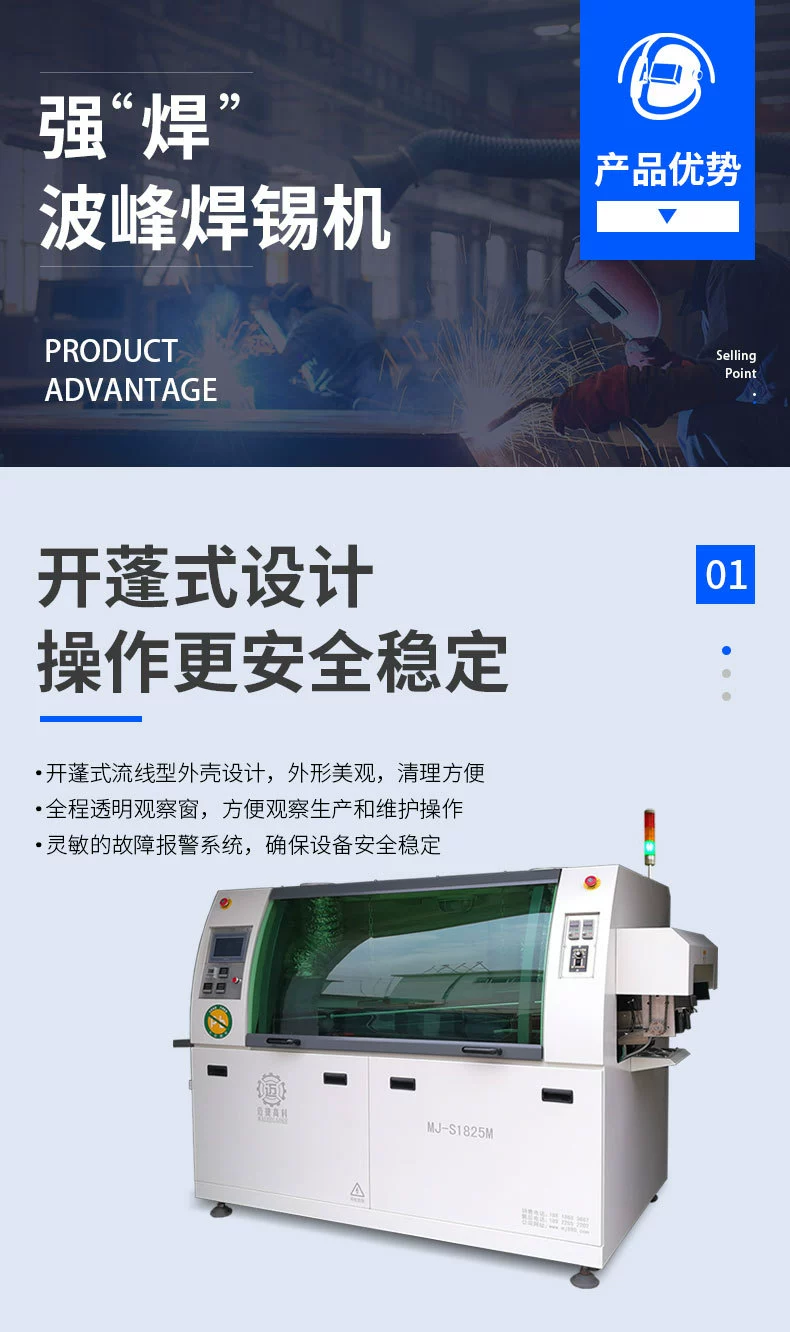

1.开蓬式流线型外壳设计，外形美观，清理方便。

2.焊锡炉采用合金材料制作。高强度高硬度特制铝合金导轨，使用寿命长。

3.采用触摸屏+专业PLC控制技术，确保系统可靠性和稳定性。

4.步进系统喷雾装置，可随PCB的宽度自动调节，有效节约助焊济。

5.锡炉波峰均采用无级电子变频调速，可独立控制波峰高度。

6.隔离式装置，助焊剂烟雾从专用排风及回收通道排出，满足环保要求。

7.用户可自行设定自动开关机日期，时间，温控参数等。

8.配有冷却模块，温度补偿模块，适合无铅和多种工艺要求。

9.进口微型化工泵，丙醇清洗剂，自动循环清洗链爪。

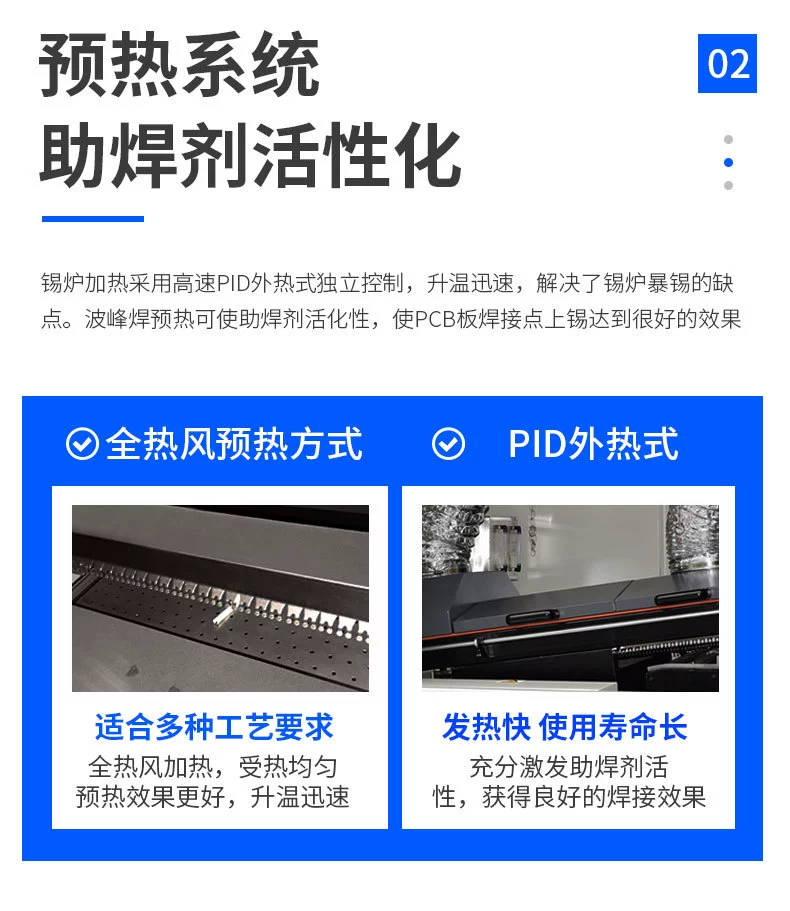

10.强力预热系统，热辐射高，升温迅速，采用模块化设计，方便清洁。

11.一段独立预热，陶瓷发热管装置，充分激发助焊剂活性，获得良好的焊接效果。热量直接辐射至PCB板底部，发热快，使用寿命长。

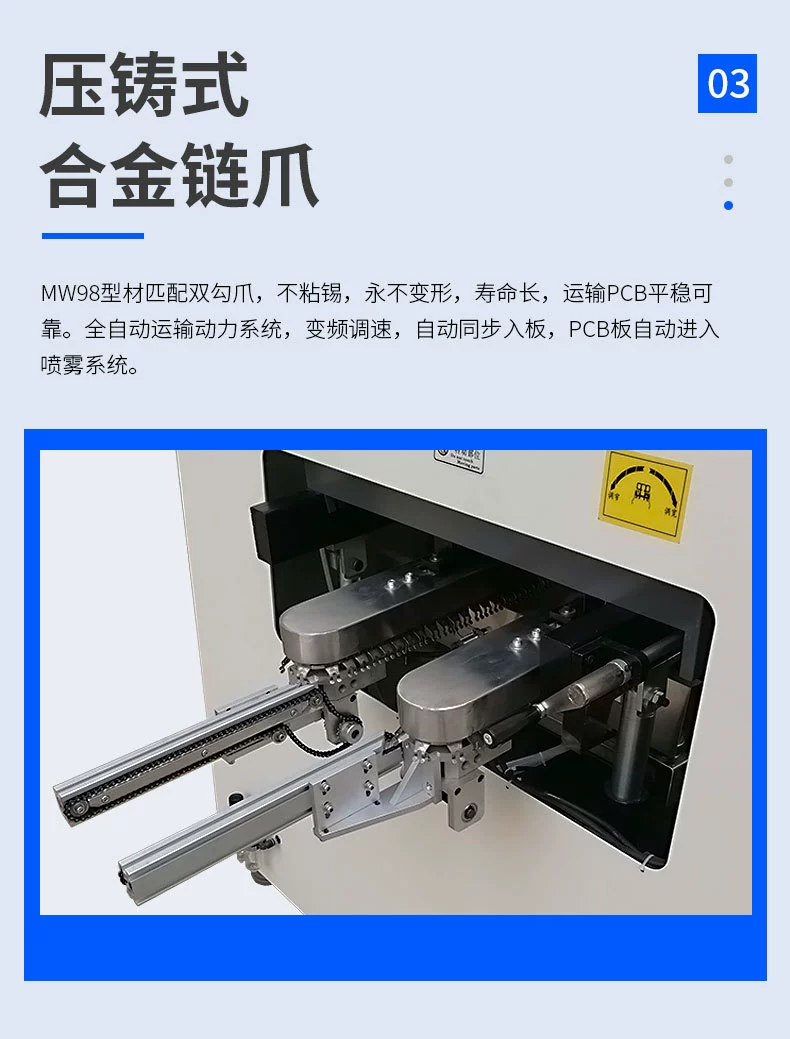

12.zhuanli压铸式合金链爪，不粘锡，永不变形，寿命长，运输PCB平稳可靠。

13.全程透明观察窗，方便观察生产和维护操作。

14.锡炉手动升降与进出，方便调节。采用靠背式设计，防止误操作损伤机器

15.运输系统采用无级电子调速，PID闭环控制，运输速度稳定。

16.可快捷调用已存储的参数，操作变量在PCB中设定工艺一致性好

17.过板自动起波，减少锡氧化量。

产品参数

 型号 无铅双波峰焊锡机MJ-S1825M

 1、波峰数 2波峰

 2、过板宽度 Max250mm

 3、锡炉容量 200KG

 4、预热区长度 800mm(两段、热风循环、独立控温）

 5、波峰高度 Max12mm

 6、过板元件脚长 Max10mm

 7、PCB板运输高度 750±20mm

 8、启动功率 12KW

 9、运行功率 4KW

 10、锡炉功率 8KW

 11、预热功率 4KW

 12、电机功率 0.25KW

 13、控制方式 触摸屏

 14、机架尺寸 1800*1200*1500mm

 15、外形尺寸 2600*1200*1600mm

 16、产品运输速度 0-1.5m/min

 17、预热区温度 室温-180℃

 18、加热方式 热风循环

 19、冷却方式 轴流风机冷却

 20、锡炉温度 室温-350℃

 21、运输方向 左→右

 22、温度控制方式 PID+SSR

 23、助焊剂容量 Max5L

 24、喷雾方式 进口步进电机+ST-6喷头，自动感应喷雾

 25、电源 3相5线制   380V  50HZ   （可接成220V）

 26、气源 4-7KG/CM2  12.5L/Min

3.安装使用条件

 <1>工作电压：AC380V±10％；三相五线制；50Hz。

 <2>环境温度：5～40℃；

 <3>相对湿度：不大于85％RH；

 <4>电源开关：空气开关

 <5>装机功率：10KW

 <6>地面平整，周围环境应无强烈的震动及腐蚀性气体存在。
