无铅双波峰焊锡机

产品属性

  • 所属分类:波峰焊
  • 产品编号:1566978997
  • 浏览次数:0
  • 发布日期:2019-08-28
  • 产品概述
  • 性能特点
  • 技术参数

1.产品参数

 型号 无铅双波峰焊锡机MJ-S3235M



序号

项目

参数

1

波峰数

2波峰

2

过板宽度

Max350mm

3

锡炉容量

350KG

4

预热区长度

1800mm

5

波峰高度

Max12mm

6

过板元件脚长

Max10mm

7

PCB板运输高度

750±20mm

8

启动功率

10KW

9

运行功率

6KW

10

锡炉功率

10KW

11

预热功率

8KW

12

电机功率

0.37KW

13

控制方式

触摸屏

14

机架尺寸

3250*1300*1600mm

15

外形尺寸

4000*1200*1600mm

16

产品运输速度

0-1.5m/min

17

预热区温度

室温-180

18

加热方式

热风加热

19

冷却方式

轴流风机冷却

20

锡炉温度

室温-350

21

运输方向

左→右

22

温度控制方式

PID+SSR

23

助焊剂容量

Max5L

24

喷雾方式

步进系统+ST-6喷头,自动感应喷雾

25

电源

35线制  380V  50HZ  (可接220V

26

气源

4-7KG/CM2  12.5L/Min





2. 产品特点

1.开蓬式流线型外壳设计,外形美观,清理方便。

2.焊锡炉采用合金材料制作。高强度高硬度特制铝合金导轨,使用寿命长。

3.采用触摸屏+专业PLC控制技术,确保系统可靠性和稳定性。

4.无杆气缸喷雾装置,可随PCB的宽度自动调节,有效节约助焊济。

5.锡炉波峰均采用无级电子变频调速,可独立控制波峰高度。

6.隔离式装置,助焊剂烟雾从专用排风及回收通道排出,满足环保要求。

7.用户可自行设定自动开关机日期,时间,温控参数等。

8.配有冷却模块,温度补偿模块,适合无铅和多种工艺要求。

9.进口微型化工泵,丙醇清洗剂,自动循环清洗链爪。

10.强力预热系统,热辐射高,升温迅速,采用模块化设计,方便清洁。

11.一段独立预热,陶瓷发热管装置,充分激发助焊剂活性,获得良好的焊接效果。热量直接辐射至PCB板底部,发热快,使用寿命长。

12.专利压铸式合金链爪,不粘锡,永不变形,寿命长,运输PCB平稳可靠。

13.全程透明观察窗,方便观察生产和维护操作。

14.锡炉手动升降与进出,方便调节。采用靠背式设计,防止误操作损伤机器

15.运输系统采用无级电子调速,PID闭环控制,运输速度稳定。

16.可快捷调用已存储的参数,操作变量在PCB中设定工艺一致性好

17.过板自动起波,减少锡氧化量。

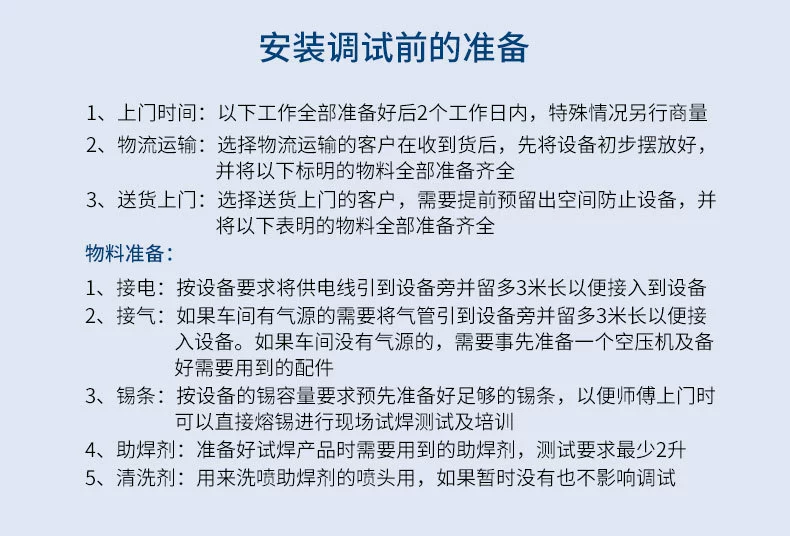

3. 安装使用条件

 <1>工作电压:AC380V±10%;三相五线制;50Hz

 <2>环境温度:540℃;

 <3>相对湿度:不大于85RH

 <4>电源开关:空气开关

 <5>装机功率:18KW

 <6>地面平整,周围环境应无强烈的震动及腐蚀性气体存在。



4. 波峰焊工艺

焊前准备-元器件插装-喷涂焊料-预热-波峰焊接-冷却-收板



5.售后服务



免费保修期

12个月

保修范围

整机全部配件

保修方式

电话沟通,邮寄配件指导更换上门服务

安装、调试

上门安装调试或远程协助安装调试

售后反应时间

邮寄配件1小时内寄出)上门服务(工作时间4小时内出发)
