自动插件线

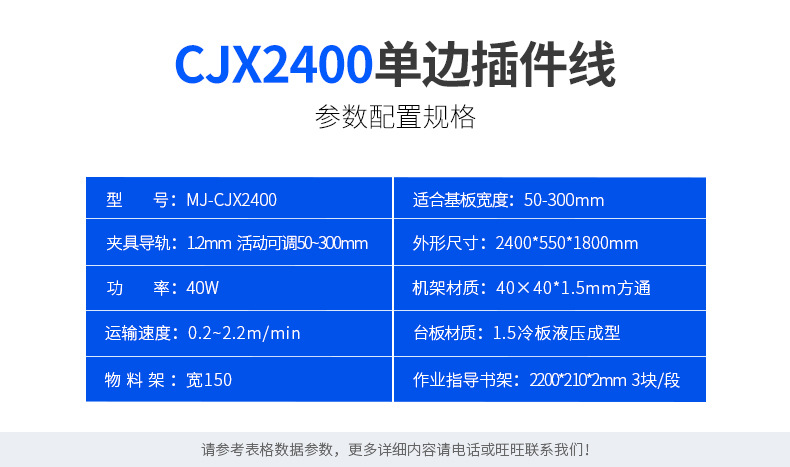

产品参数:

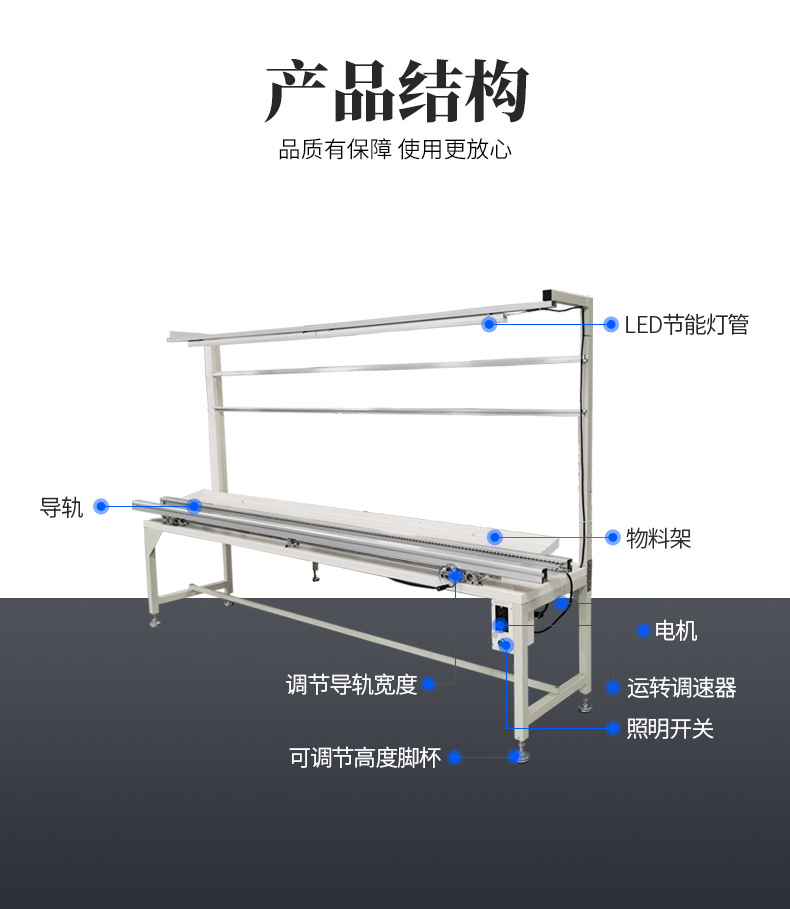

 ① 结构:多段拼接,每段为带有照明的独立单元,附作业指导架和物料架,。

 ② 外形尺寸:3米X0.6米X1.8米,

 ③ 适合基板宽度:50~300mm。

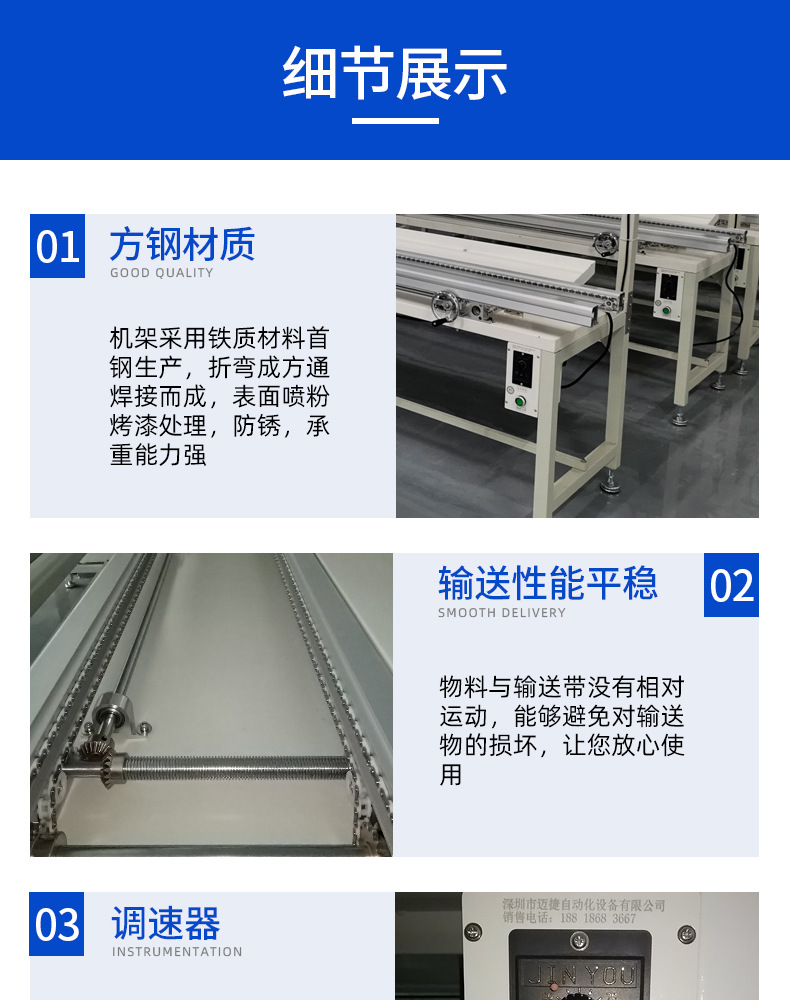

 ④ 机架:机架用40×40铝型材1.2MM

 ⑤ 台板:用1.5冷板液压成型。

 ⑥ 线路板夹具导轨1.2MM:采用专用插件线铝材作导轨,活动可调50-300mm。

 ⑦ 传动:06C尼龙无噪声链条,宽度用丝杆手动调整。

 ⑧ 动力:HL调速马达,功率为40W,链速为0.2~2.2m/min无级变速。

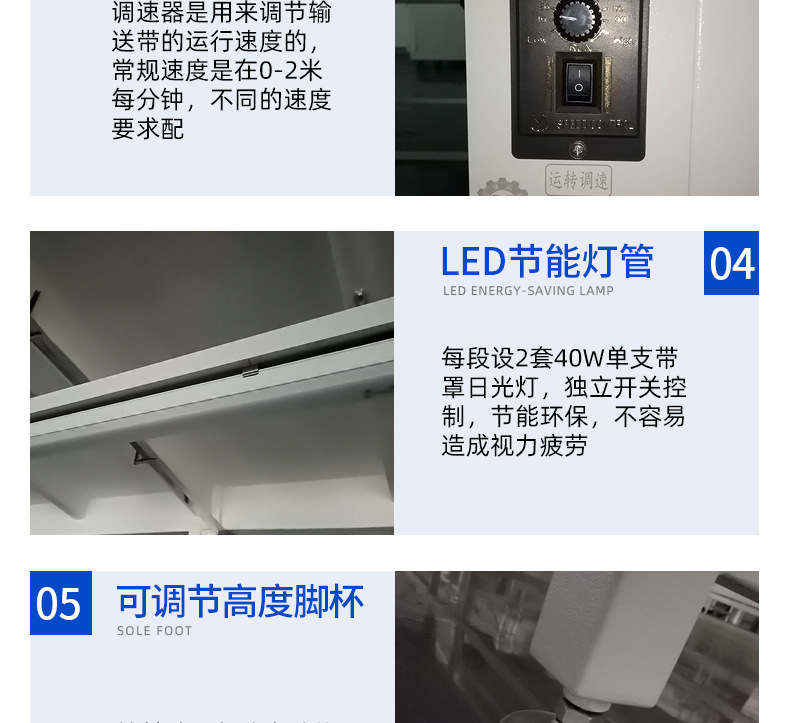

 ⑨ 照明:每段设2套40W单支带罩日光灯,独立开关控制。

 ⑩ 作业指导书架:装有297mm×210mm×2mm,3块/段。

 ⑪ 物料架:宽120,用1.2冷板液压成型,放置台板上方。

 ⑫ 表面处理:钢结构均烤漆或镀锌处理




 插件线

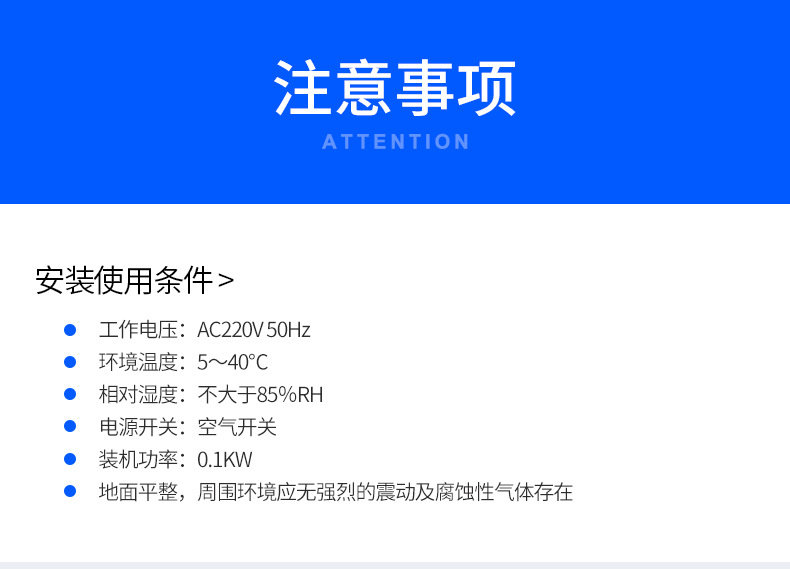

3.安装使用条件 :

 ① 工作电压:AC220V 50Hz;

 ② 环境温度:5~40℃;

 ③ 相对湿度:不大于85%RH;

 ④ 电源开关:空气开关

 ⑤ 装机功率:0.1KW

 ⑥ 地面平整,周围环境应无强烈的震动及腐蚀性气体存在。




产品用途:

插件流水线的自动输送作业,可对接波峰焊,可多段拼接在一起。


产品参数:

 ① 结构:多段拼接,每段为带有照明的独立单元,附作业指导架和物料架,。

 ② 外形尺寸:3米X0.6米X1.8米,

 ③ 适合基板宽度:50~300mm。

 ④ 机架:机架用40×40铝型材1.2MM

 ⑤ 台板:用1.5冷板液压成型。

 ⑥ 线路板夹具导轨1.2MM:采用专用插件线铝材作导轨,活动可调50-300mm。

 ⑦ 传动:06C尼龙无噪声链条,宽度用丝杆手动调整。

 ⑧ 动力:HL调速马达,功率为40W,链速为0.2~2.2m/min无级变速。

 ⑨ 照明:每段设2套40W单支带罩日光灯,独立开关控制。

 ⑩ 作业指导书架:装有297mm×210mm×2mm,3块/段。

 ⑪ 物料架:宽120,用1.2冷板液压成型,放置台板上方。

 ⑫ 表面处理:钢结构均烤漆或镀锌处理
